"Jeżeli nie potrafisz czegoś narysować, to znaczy że nadal tego nie rozumiesz…"
Od czasu do czasu jestem pytany o to, kiedy używać diagramu aktywności UML. Od 2015 roku specyfikacja UML wskazuje, że diagramy te są narzędziem modelowania metod czyli logiki kodu (dla Platform Independent Model): aktywności (activities) to nazwy metod, zadania/kroki (actions) to elementy kodu (przykłady w dalszej części).
Gdy powstawał UML, diagramy aktywności były używane także do modelowanie procesów biznesowych. W roku 2004 opublikowano specyfikację notacji BPMN, która w zasadzie do roku 2015 “przejęła” po UML funkcję narzędzia modelowania procesów biznesowych. W 2015 roku formalnie opublikowano specyfikację UML 2.5, gdzie generalnie zrezygnowano z używania UML do modeli CIM. Obecnie Mamy ustabilizowaną sytuację w literaturze przedmiotu: BPMN wykorzystujemy w modelach CIM (modele biznesowe), UML w modelach PIM i PSM jako modele oprogramowania (a modele systemów: SysML, profil UML).
Na przełomie lat 80/90-tych rozpoczęto prace nad standaryzację notacji modelowania obiektowego, w 1994 opublikowano UML 0.9, w 2001 roku pojawiają się pierwsze publikacje o pracach nad notacją BPMN, jednocześnie pojawia się Agile Manifesto, od 2004 roku ma miejsce spadek zainteresowania dokumentowaniem projektów programistycznych, w 2004 rok publikowano specyfkację BPMN 1.0, od tego roku ma miejsce wzrost zainteresowania modelowaniem procesów biznesowych, powoli stabilizuje się obszar zastosowania notacji UML. W 2015 roku opublikowano UML 2.5, stosowanie analizy (CIM) i i projektowania (PIM), jako etapu poprzedzającego implementacje, stało się standardem (źr. wykresu: Google Ngram).
Tak więc obecnie:
Nie używamy diagramów aktywności do modelowania procesów biznesowych. Do tego służy notacja BPMN!
Diagram aktywności może być modelem kodu na wysokim lub niskim poziomie abstrakcji, operujemy wtedy odpowiednio aktywnościami (activity) lub działaniami (actions). Te ostatnie to w zasadzie reprezentacja poleceń programu.
Nie ma czegoś takiego jak “proces systemowy”, oprogramowanie realizuje “procedury”.
Projektując oprogramowanie zgodnie ze SPEM , powstaje Platform Independent Model. W praktyce już na tym etapie programujemy, bo tworzymy logikę i obraz przyszłego kodu. Taka forma dokumentowania pozwala także lepiej chronic wartości intelektualne zamawiającego.
Problem
Bardzo często, na początkowym etapie projektowania, chcemy pokazać nie tylko architekturę, ale także koncepcję działania systemu, mimo tego, że nie dopracowaliśmy jeszcze detali. Mamy komponenty ale nie mamy jeszcze ich operacji. Chcemy jednak udokumentować nasz pomysł, pokazać i omówić, zanim opracujemy detale (bo jesteśmy agile).
Od początku (powinniśmy mieć) umowę czyli zakres projektu:
Zakres projektu czyli usługa aplikacji (notacja UML, diagram Przypadków Użycia)
Wiemy kto: aktor, będzie używał aplikacji: system, i wiemy jaką usługę ma ona świadczyć aktorowi: Use Case.
UWAGA! Usługa systemu to nie cel aktora. Celem aktora jest np. “kontrola sprzedaży” albo “nadzór sprzedawców”, a realizowana (wymagana) usługa systemu to “raport marży”.

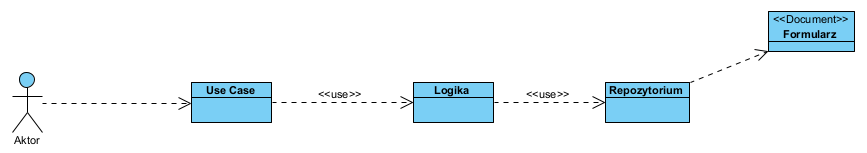

Architektura realizacji usługi aplikacyjnej (notacja UML, diagram klas)
Zgodnie z wzorcami i najlepszymi praktykami, dzielimy system na elementy o wąskiej i dobrze określonej specjalizacji, projektujemy komponenty odpowiedzialne za: realizację scenariusza obsługi aktora (Use Case), realizację logiki biznesowej (Logika) oraz za zachowywanie danych (Repozytorium ) (patrz także ). I chcemy na razie szybko pokazać nasz pomysł na to jak to ma działać:

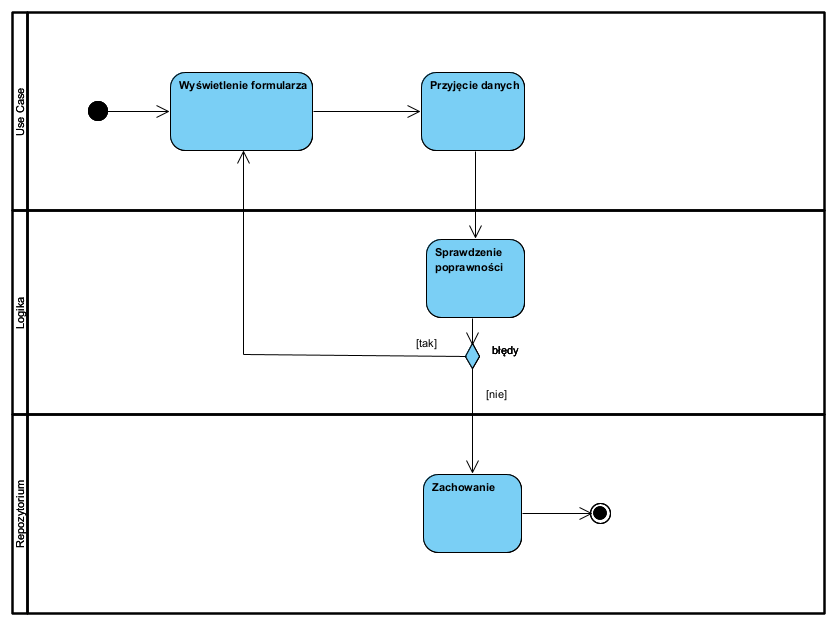

Realizacja usługi aplikacji, model poglądowy (diagram aktywności, notacja UML)
Na diagramie aktywności powyżej, partycje reprezentują komponenty naszego systemu. Odpowiedzialności (role) poszczególnych komponentów opisują nazwy aktywności jakie im przyporządkowano. Całość pokazuje jaki komponenty, w jakiej kolejności i jak (za odpowiadają), zrealizują naszą usługę. Ten diagram pełni role opisową, pokazuje odpowiedzialność komponentów oraz przebieg procedury realizacji usługi aplikacji.
W kolejnym etapie pracy nad modelem możemy dodatkowo pokazać przepływ obiektów niosących dane (Formularz), uzupełniamy więc powyższy diagram:
Realizacja usługi aplikacji, model poglądowy wraz z obiektem niosącym dane (diagram aktywności, notacja UML)
Znakomita większość wymagań biznesowych i funkcjonalnych jest realizowana jako treść formularza (struktura dokumentu) wraz z logiką rządzącą ich treścią (tak zwane walidacje) i związkami między atrybutami dokumentów:

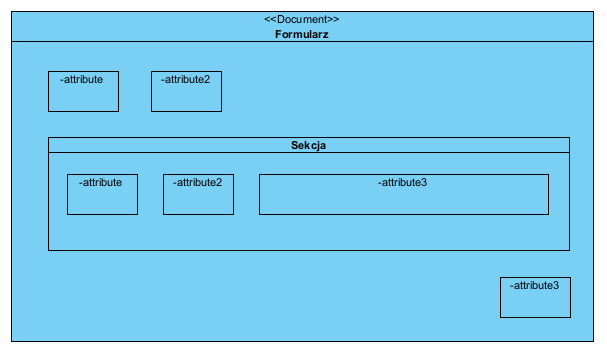

Struktura Formularza (informacji na dokumencie) (diagram struktur złożonych, notacja UML)
Powyższy diagram to nasz dokument niosący dane (Formularz), będący zarazem modelem danych (w metodach obiektowych nazywamy to także agregatem). Jeżeli pojawia sie wymaganie np. “System ma informować dłużnika SMS-em o saldzie rachunku”, to oznacza to (realizacja tego wymagania), że w dokumencie (zestaw danych) Karta Klienta, ma sie pojawić także pole (atrybut) “numer telefonu komórkowego”, a nasz system (diagram przypadków użycia) ma mieć dodatkowego aktora jakim jest serwer SMTP i wskazujemy, który komponent zrealizuje to zadanie.
W metodach (paradygmat) obiektowych nie tworzymy relacyjnych modeli danych i nie używamy SQL na etapie analizy i projektowania.
Po uzupełnieniu projektu Formularza o detale (atrybuty) otrzymujemy (diagram poniżej prawa strona: Document):

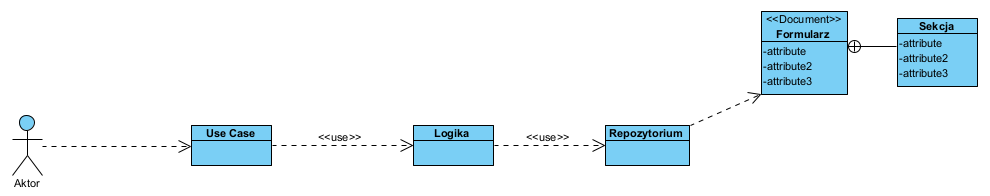

Architektura realizacji usługi aplikacyjnej uzupełniona o atrybuty formularza (notacja UML, diagram klas)
Kolejny etap analizy i projektowania, czyli pora na kolejne detale: precyzyjny scenariusz, jego celem jest test logiki procedury i uzupełnienie powyższych klas o wymagane do tego operacje:

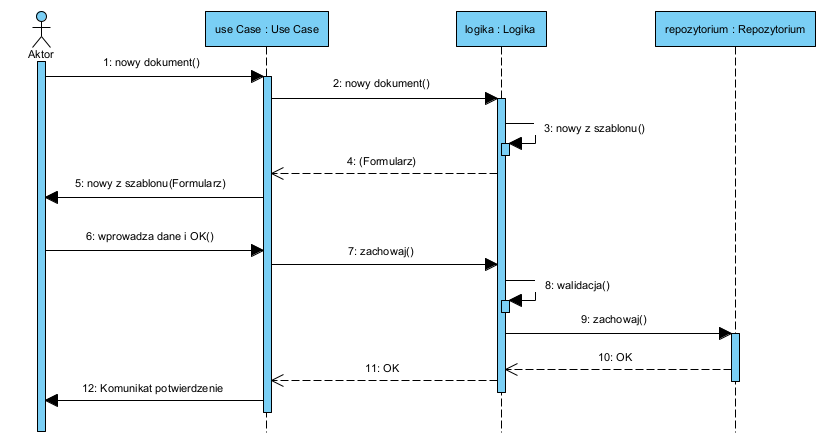

Scenariusz przypadku użycia udokumentowany jako procedura (diagram sekwencji, notacja UML)
Operacje klas to nazwy ich wywołań na powyższym diagramie. Na tym etapie, projektujemy detale komunikacji komponentów, projektując tę komunikację wyznaczyliśmy operacje dla poszczególnych klas. Powyższy diagram to projekt i zarazem test logiki realizacji usługi, modelowanej jako przypadek użycia aplikacji. Po opracowaniu tego modelu mamy więcej danych o komponentach, znamy też już ich operacje i ich parametry:

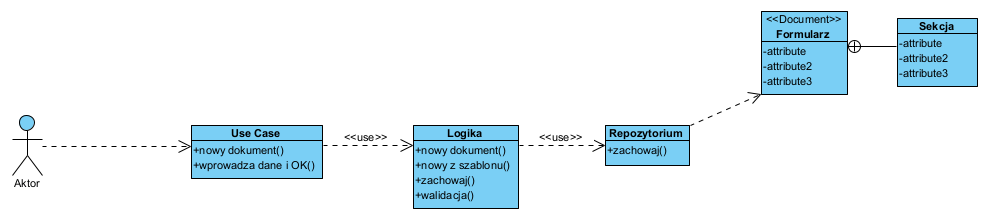

Architektura realizacji usługi aplikacyjnej uzupełniona o atrybuty formularza i operacje klas (notacja UML, diagram klas)
Mamy już więc architekturę oraz operacje klas, dla realizacji nazwanej na diagramie Przypadków Użycia usługi aplikacyjnej. Całość jest spójna, bo diagram sekwencji jest projektem i zarazem dowodem poprawności i spójności komunikacji klas.
Kolejny etap to dokumentowanie metod operacji (algorytm), tu metoda operacji “Zachowaj” klasy “Repozytorium” (to także procedura ale niższym poziomie abstrakcji):

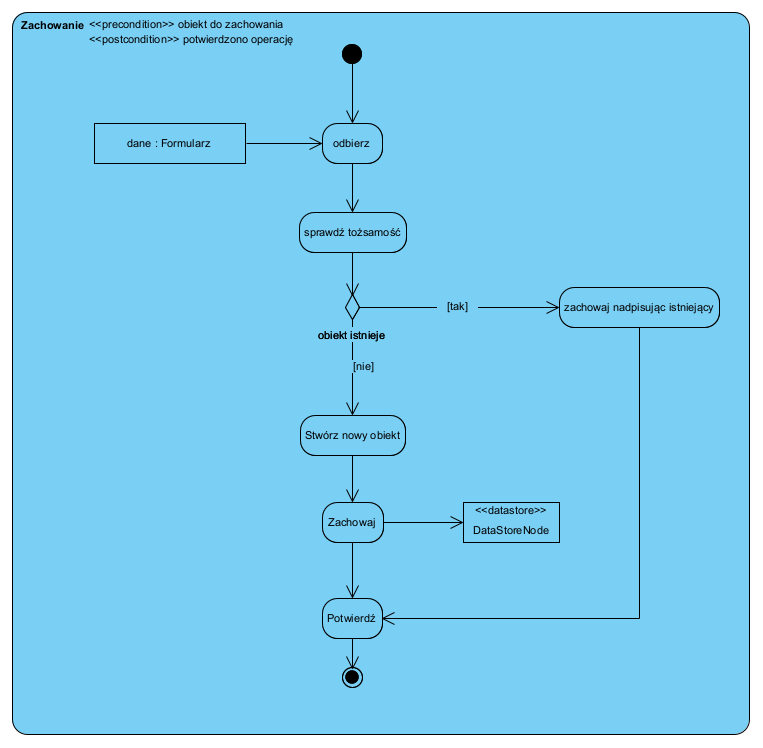

Procedura wykonania operacji Zachowaj wyrażona diagramem aktywności (notacja UML).
I tym sposobem opracowaliśmy projekt realizacji jednej usługi naszej aplikacji. Można już zlecić jej implementację (kodowanie), a w tym czasie zająć się analizą i projektowaniem kolejnej. To się nazywa orientacja na mikroserwisy i iteracyjno-przyrostowe konstruowanie oprogramowania. Metoda analizy i projektowania od ogółu do szczegółu, z podziałem na komponenty, nie jest nowa. Pierwsze opisy podziału dużych systemów na separowane komponenty to lata 90-te a projektowanie zorientowane na odpowiedzialność klas to początki lat 2000 . Rosnąca złożoność oprogramowania i wymagania na krótki czas dostarczenia produktu, w zasadzie nie pozwala już na inny styl projektowania i implementacji, bez tego cofamy sie do metod z lat 70-tych zwanych “waterfall”.
Podsumowanie
Jednym z największych kosztów projektów jest prototypowanie “na żywym ciele”, czyli rozpoczynanie pracy od razu na kodzie. Etap analizy i projektowania z użyciem UML jest co najmniej o rząd wielkości tańszy. Opracowanie powyższego modelu przez osobę mającą doświadczenie i dobre narzędzie (ja używam Visual Paradigm) zajmuje ok. godziny (to jest oczywiście poprzedzone analizą biznesową czyli określono i zrozumiano problem).
Diagramy aktywności doskonale się sprawdzają na etapie poprzedzającym opracowanie detali (diagram sekwencji). Można opracować, przetestować i skonsultować koncepcję realizacji usługi (pomysł), bez straty czasu na bardziej wymagający diagram sekwencji.
Po drugie diagram aktywności w opisanej tu postaci, jest tworzony (etykiety) z użyciem języka naturalnego (co bardzo polecam), dzięki czemu sponsor projektu i interesariusze, są w stanie aktywnie uczestniczyć nawet na tym etapie projektu, co znakomicie usprawnia proces zgłaszania uwag, zanim dojdziemy do najkosztowniejszego etapu czyli do zaangażowania programistów.
Stosowanie schematów blokowych jak wyżej, prowadzi do powstania bardzo precyzyjnej specyfikacji. Nie raz już wykazano, że opisy wymagań wykonane językiem naturalnym bez sformalizowanych schematów blokowych, tak zwane historyjki użytkownika czy wymagania pisane językiem naturalnym, są tak bardzo niejednoznaczne, że są uznawane za jedną z kluczowych przyczyn porażek projektów informatycznych .
Projekt udokumentowany powyższymi metodami stanowi precyzyjny logiczny opis, jest to Opis Techniczny Oprogramowania. Taki dokument jest chroniony prawem autorskim, jego treść to logika biznesowa, czyli precyzyjnie opisane know-how sponsora projektu. Developer tworzący implementację na podstawie takiej dokumentacji, tworzy utwór zależny, co znaczy, że ma autorskie prawa osobiste do napisanego kodu, ale nie ma prawa do dysponowania nim. Innymi słowy w umowie zwykłą formalnością jest to, że programista w ramach wynagrodzenia pokrywającego koszt powstania kodu, przekazuje prawa majątkowe do niego (albo po prostu nie dostanie tego zlecenia, patrz także artykuł Ochrona wartości intelektualnych i know-how w organizacji).
Polecam także artykuł zawierający więcej detali o etapie projektowania, zawierający kompletny projekt: Biblioteka.
Kama, N., French, T., & Reynolds, M. (2011). Design Patterns Consideration in Class Interactions Prediction Development. International Journal of Advanced Science and Technology, 28, 21.
Halpin, T. A., Krogstie, J., & Proper, E. (Eds.). (2009). Innovations in information systems modeling: methods and best practices. Information Science Reference.
D’Souza, D. (1998). Objects, Components, and Frameworks with UML The CatalysisTM Approach. 116.
Miller, J., & Wirfs-Brock, R. (1999). How Can a Subsystem Be Both a Package and a Classifier? https://doi.org/10.1007/3-540-46852-8_41
Larman, C. (2005). Applying UML and patterns: an introduction to object-oriented analysis and design and iterative development (3rd ed). Prentice Hall PTR, c2005.
Šenkýř, D., & Kroha, P. (2019). Problem of Incompleteness in Textual Requirements Specification: Proceedings of the 14th International Conference on Software Technologies, 323–330. https://doi.org/10.5220/0007978003230330
Shishkov, B. (2020). Designing enterprise information systems merging enterprise modeling and software specification.
Wirfs-Brock, R., & McKean, A. (2009). Object design: roles, responsibilities, and collaborations. Addison-Wesley.
Evans, E. (2014). Domain-driven design: tackling complexity in the heart of software. Addison-Wesley.
