Wprowadzenie

Jest to dia­gram, któ­ry na rów­ni z Diagramem Klas, budzi bar­dzo czę­sto ogrom­ne pro­ble­my inter­pre­ta­cyj­ne (patrz: Diagram klas…). Bardzo wie­lu auto­rów przy­pi­su­je temu dia­gra­mo­wi role, któ­rych on nie peł­ni, a nie raz pre­zen­to­wa­ne w sie­ci i lite­ra­tu­rze przy­kła­dy są nie­po­praw­ne. Znakomita więk­szość auto­rów tych dia­gra­mów uży­wa ich jako zbio­ru moż­li­wych klik­nięć” co jest cał­ko­wi­tym nie­zro­zu­mie­niem celu uży­cia i idei tego dia­gra­mu. Nawet jeże­li ktoś potrze­bu­je takiej mapy kli­ka­nia, to są do tego lep­szych narzę­dzia i meto­dy (przy­kład: Mapa ekra­nów apli­ka­cji ? pod­sta­wa dobre­go UX/UI design). Tworzenie nie­zgod­nych z nota­cją dia­gra­mów przy­pad­ków uży­cia po pro­stu psu­je struk­tu­rę pro­jek­tu w narzę­dziach CASE, czy­niąc ją prak­tycz­nie bez­u­ży­tecz­ną w pro­jek­to­wa­nia archi­tek­tu­ry sys­te­mu. Alistair Cockburn, zwa­ny ojcem opi­so­wych przy­pad­ków uży­cia , napi­sał pięć lat później:

A com­mon mista­ke is to wri­te use cases to con­ta­in inti­ma­te know­led­ge of the tech­no­lo­gy sit­ting out­si­de each port. These use cases have ear­ned a justi­fia­bly bad name in the indu­stry for being long, hard-to-read, boring, brit­tle, and expen­si­ve to maintain.”

Tym razem naj­pierw opi­szę krót­ko dia­gram przy­pad­ków uży­cia posłu­gu­jąc sie cyta­ta­mi z ory­gi­nal­nej spe­cy­fi­ka­cji. Później opi­szę typo­we, nadal popeł­nia­ne, błędy.

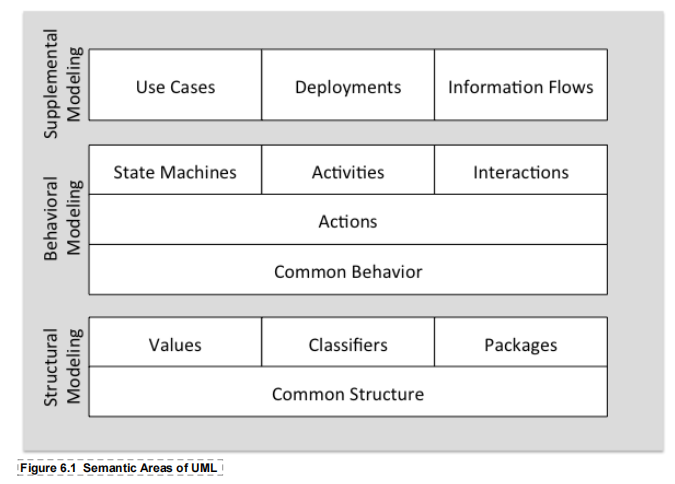

Czym jest Diagram Przypadków Użycia

Kluczowe są tu wyja­śnie­nia wstę­pu do roz­dzia­łu UseCases Specyfikacji UML :

18 UseCases
18.1 Use Cases
18.1.1 Summary
UseCases are a means to cap­tu­re the requ­ire­ments of sys­tems, i.e., what sys­tems are sup­po­sed to do. The key con­cepts spe­ci­fied in this clau­se are Actors, UseCases, and sub­jects. Each UseCase?s sub­ject repre­sents a sys­tem under con­si­de­ra­tion to which the UseCase applies. Users and any other sys­tems that may inte­ract with a sub­ject are repre­sen­ted as Actors.
[…]
18.1.3 Semantics
18.1.3.1 Use Cases and Actors
A UseCase may apply to any num­ber of sub­jects. When a UseCase applies to a sub­ject, it spe­ci­fies a set of beha­viors per­for­med by that sub­ject, which yields an obse­rva­ble result that is of value for Actors or other sta­ke­hol­ders of the sub­ject. A UseCase is a kind of BehavioredClassifier that repre­sents a dec­la­ra­tion of a set of offe­red Behaviors. Each UseCase spe­ci­fies some beha­vior that a sub­ject can per­form in col­la­bo­ra­tion with one or more Actors. UseCases defi­ne the offe­red Behaviors of the sub­ject witho­ut refe­ren­ce to its inter­nal structure.

Powyższe wytłusz­cze­nia zebra­łem poni­żej, uwa­gi ozna­czo­ne „[…]” są moje:

  1. Przypadki uży­cia są spo­so­bem na uchwy­ce­nie [wska­za­nie] wyma­gań sta­wia­nych sys­te­mom, tzn. tego, co sys­te­my mają robić [powo­dy, dla któ­rych one powsta­ną, co będą reali­zo­wa­ły na rzecz i na żąda­nie Aktora].
  2. Każdy Przypadek Użycia repre­zen­tu­je okre­ślo­ny cel (powód), dla któ­re­go System jest projektowany.
  3. Przypadek Użycia jest rodza­jem kla­sy­fi­ka­to­ra beha­wio­ral­ne­go, któ­ry repre­zen­tu­je dekla­ra­cję zbio­ru ofe­ro­wa­nych zacho­wań. [to zna­czy, że gru­pu­je okre­ślo­ny kon­tek­sto­wo powią­za­ny zbiór zacho­wań, są to alter­na­tyw­ne sce­na­riu­sze tego same­go przy­pad­ku użycia].
  4. Przypadki Użycia defi­niu­ją ofe­ro­wa­ne zacho­wa­nia [mode­lo­wa­ne­go] sys­te­mu bez odwo­ły­wa­nia się do jego wewnętrz­nej struktury. (!)

Są to pryn­cy­pia budo­wy tych diagramów.

Związki między Przypadkami Użycia

Extend

Specyfikacja UML:

An Extend is a rela­tion­ship from an exten­ding UseCase (the exten­sion) to an exten­ded UseCase (the extendedCase) that spe­ci­fies how and when the beha­vior defi­ned in the exten­ding UseCase can be inser­ted into the beha­vior defi­ned in the exten­ded UseCase. The exten­sion takes pla­ce at one or more spe­ci­fic exten­sion points defi­ned in the exten­ded UseCase. Extend is inten­ded to be used when the­re is some addi­tio­nal beha­vior that sho­uld be added, possi­bly con­di­tio­nal­ly, to the beha­vior defi­ned in one or more UseCases.

Związku «extend» moż­na użyć do poka­za­nia, że pew­ne ele­men­ty zacho­wa­nia Systemu reali­zo­wa­ne są warun­ko­wo. Te dodat­ko­we zacho­wa­nia są jed­nak z zasa­dy czę­ścią bazo­we­go Przypadku Użycia.

Autorzy spe­cy­fi­ka­cji UML jasno piszą, że: Szczegółowy spo­sób okre­śla­nia poło­że­nia punk­tu roz­sze­rzeń jest celo­wo nie­okre­ślo­ny. Wynika to z fak­tu, że Przypadki uży­cia mogą być spe­cy­fi­ko­wa­ne w róż­nych for­ma­tach, takich jak język natu­ral­ny, tabe­le, drze­wa itp. […] Zazwyczaj, przy­pa­dek uży­cia z ExtensionPoints skła­da się z zesta­wu drob­no­ziar­ni­stych opi­sów frag­men­tów zacho­wa­nia (sce­na­riu­sze), któ­re są naj­czę­ściej wyko­ny­wa­ne w pew­nej sekwen­cji. Taka seg­men­to­wa struk­tu­ra tek­stu opi­su dane­go przy­pad­ku uży­cia pozwa­la na roz­sze­rze­nie pier­wot­ne­go opi­su zacho­wa­nia przez dołą­cza­nie dodat­ko­wych opi­sów, frag­men­tów zacho­wa­nia, w odpo­wied­nich punk­tach wsta­wia­ne pomię­dzy pier­wot­ne frag­men­ty (punk­ty roz­sze­rzeń). Tak więc, roz­sze­rze­nie UseCase skła­da się zwy­kle z jed­ne­go lub wię­cej opi­sów frag­men­tów zacho­wa­nia, któ­re mają być wsta­wio­ne w odpo­wied­nie miej­sca roz­sze­rza­ne­go przy­pad­ku uży­cia. Rozszerzenia są więc spe­cy­fi­ka­cją wszyst­kich róż­nych punk­tów roz­sze­rzeń w danym przy­pad­ku uży­cia, w któ­rych moż­na umie­ścić dodat­ko­we zachowania.”

Innymi sło­wy, for­mal­nie moż­na na Diagramie Przypadków Użycia poka­zać, to że sce­na­riusz przy­pad­ku uży­cia jest podzie­lo­ny na frag­men­ty, któ­re są wyko­ny­wa­ne warun­ko­wo. Jest to jed­nak mode­lo­wa­nie sce­na­riu­sza zawie­ra­ją­ce­go instruk­cje if … then”. Tu przy­po­mnę więc klu­czo­wą zasa­dę, zapi­sa­ną w spe­cy­fi­ka­cji UML: Przypadki Użycia defi­niu­ją ofe­ro­wa­ne zacho­wa­nia [mode­lo­wa­ne­go] przed­mio­tu bez odwo­ły­wa­nia się do jego wewnętrz­nej struk­tu­ry”. Dlatego wie­lu auto­rów zwra­ca uwa­gę na pew­ne, takie jak ta, nie­kon­se­kwen­cje w specyfikacji.

Include

Specyfikacja UML:

The Include rela­tion­ship is inten­ded to be used when the­re are com­mon parts of the beha­vior of two or more UseCases. This com­mon part is then extrac­ted to a sepa­ra­te UseCase, to be inc­lu­ded by all the base UseCases having this part in com­mon. As the pri­ma­ry use of the Include rela­tion­ship is for reu­se of com­mon parts, what is left in a base UseCase is usu­al­ly not com­ple­te in itself but depen­dent on the inc­lu­ded parts to be meaning­ful. This is reflec­ted in the direc­tion of the rela­tion­ship, indi­ca­ting that the base UseCase depends on the addi­tion but not vice versa.

Innymi sło­wy: jeże­li dwa Przypadki Użycia mają pew­ne wspól­ne frag­men­ty zacho­wa­nia, moż­na taki frag­ment wyjąć przed nawias”, ten frag­ment jest na dia­gra­mie repre­zen­to­wa­ny tak­że jako Przypadek Użycia, jed­nak jest to nie­sa­mo­dziel­ny frag­ment, sta­no­wią­cy część wspól­ną co naj­mniej dwóch PU bazo­wych i on sam z sie­bie nie repre­zen­tu­je samo­dziel­ne­go zacho­wa­nia. Ten wspól­ny, wyłą­czo­ny frag­ment, łączy­my z PU bazo­wy­mi związ­kiem «inc­lu­de».

Tak więc związ­ki «inc­lu­de» i «extend» owszem nadal są w spe­cy­fi­ka­cji UML, jed­nak Wynika to z fak­tu, że Przypadki uży­cia mogą być spe­cy­fi­ko­wa­ne w róż­nych for­ma­tach, takich jak język natu­ral­ny, tabe­le, drze­wa itp.” i ktoś może chcieć taki tek­sto­wy for­mat zobra­zo­wać na Diagramie.

Konsekwencje

Diagram Przypadków uży­cia ma rodo­wód w meto­dy­ce struk­tu­ral­nej (sto­so­wa­nie instruk­cji go to” i sub­ro­uti­ne” w pro­gra­mo­wa­niu struk­tu­ral­nym). Związki «extend» i «inc­lu­de» mają wła­śnie taki rodo­wód i nadal są w nota­cji UML, gdyż Diagram Przypadków Użycia jest nadal popu­lar­nym narzę­dziem w meto­dach struk­tu­ral­nych. Jest też nie­kon­se­kwen­cją spe­cy­fi­ka­cji UML, co widać w jej tre­ści, gdzie na począt­ku roz­dzia­łu auto­rzy spe­cy­fi­ka­cji UML zwra­ca­ją jed­nak uwa­gę, że Przypadki Użycia defi­niu­ją ofe­ro­wa­ne zacho­wa­nia przed­mio­tu bez odwo­ły­wa­nia się do jego wewnętrz­nej struk­tu­ry”. Więc sto­so­wa­nie powyż­szych związ­ków jest relik­tem metod struk­tu­ral­nych, i nie nale­ży ich sto­so­wać w pro­jek­tach zorien­to­wa­nych obiek­to­wo, tym bar­dziej, że jest to łama­nie pod­sta­wo­wej zasa­dy para­dyg­ma­tu obiek­to­we­go jaką jest hermetyzacja.

Autorzy spe­cy­fi­ka­cji nota­cji UML, takim oto przy­kła­dem pod­su­mo­wu­ją roz­dział 18. Przypadki Użycia:

Jak widać celem pro­jek­to­wa­nia ban­ko­ma­tu są: Wypłata, Wpłata, Przelew, a tak­że: Rejestrowanie ban­ko­ma­tu (w sie­ci) i Udostępnianie listy trans­ak­cji. Detale tych dzia­łań i kolej­ność ich reali­za­cji nie są przed­mio­tem tego mode­lu, nie ma tu związ­ków «inc­lu­de» ani «extend», mimo, że np. trzy klu­czo­we ope­ra­cje wyma­ga­ją uży­cia kar­ty płat­ni­czej i kodu PIN (owszem, wspól­na część, ale są to jed­nak deta­le sce­na­riu­szy a nie osob­ne PU).

Traktując więc PU zgod­nie z jego pod­sta­wo­wą, przy­to­czo­ną powy­żej defi­ni­cją, jako: okre­ślo­ny cel (powód), dla któ­re­go System jest pro­jek­to­wa­ny”, uzna­je­my, że celem apli­ka­cji biz­ne­so­wej jest np. Rejestrowanie Zamówień czy Fakturowanie, a nie to, że Drukujemy doku­ment”, szu­ka­my fak­tu­ry” czy wpro­wa­dza­my NIP kon­tra­hen­ta”. Pokazanie dru­ko­wa­nia jako wyłą­czo­nej czę­ści wspól­nej, lub roz­sze­rze­nia, PU Faktura i Zamówienie (sto­su­jąc zwią­zek «inc­lu­de» lub «extend»), czy też wydzie­la­nie na dia­gra­mie PU Wybór klien­ta z listy kon­tra­hen­tów”, to pro­jek­to­wa­nie archi­tek­tu­ry i dro­ga do klę­ski tego dia­gra­mu. To, że kom­po­nent reali­zu­ją­cy dru­ko­wa­nie będzie osob­nym ele­men­tem archi­tek­tu­ry tego sys­te­mu zapew­ne jest praw­dą, ale Diagram PU, jak już wie­my, to nie jest model archi­tek­tu­ry sys­te­mu. Nie jest to tak­że spe­cy­fi­ka­cja pro­ce­su biznesowego.

Obiektowo-zorientowane modelowanie systemu

W arty­ku­le Use Case 2.0 opi­sy­wa­łem kon­cep­cję obiek­to­we­go podej­ścia w pro­jek­to­wa­niu zorien­to­wa­nym na Przypadki Użycia, opra­co­wa­ną przez jed­ne­go z współ­twór­ców UML: Ivara Jacobsona . W arty­ku­le Aplikacje webo­we i mikro­ser­wi­sy czy­li archi­tek­tu­ra sys­te­mów webo­wych opi­sa­łem pro­jek­to­wa­nie opro­gra­mo­wa­nia opar­te na obiek­to­wym para­dyg­ma­cie i wzor­cach pro­jek­to­wych takich jak mikro­ser­wi­sy. Cytowałem mię­dzy inny­mi ten diagram:

Po pra­wej stro­nie powyż­sze­go widzi­my archi­tek­tu­rę zorien­to­wa­ną na mikro­ser­wi­sy. Jest to typo­we i zna­ne od lat kom­po­nen­to­we podej­ście z her­me­ty­za­cją kom­po­nen­tów, reali­zu­ją­cych usłu­gi apli­ka­cji . Bloki [MS] (micro­se­rvi­ces) to nic inne­go jak kom­po­nen­ty reali­zu­ją­ce Przypadki Użycia tego sys­te­mu. Każdy PU ma wła­sną imple­men­ta­cję (i bazę danych, dane [DB] tak­że nie są współ­dzie­lo­ne mię­dzy przy­pad­ka­mi uży­cia). Komponent [UI] to zagre­go­wa­ne na jed­nym ekra­nie wywo­ła­nia usług, czy­li głów­ne menu sys­te­mu. Tak więc Diagram Przypadków Użycia, to model tego głów­ne­go menu sys­te­mu, a nie model imple­men­ta­cji usług (nie archi­tek­tu­ra kodu i nie pro­ces biznesowy).

Podsumowanie

Na poniż­szym dia­gra­mie po lewej stro­nie, poka­za­no for­mal­nie popraw­ny dia­gram przy­pad­ków uży­cia. Z per­spek­ty­wy pro­jek­to­wa­nia zorien­to­wa­ne­go na kom­po­nen­ty, oraz zacho­wa­nia zasa­dy mówią­cej, że ten dia­gram nie słu­ży do mode­lo­wa­nia wewnętrz­nej archi­tek­tu­ry sys­te­mu, popraw­na pro­jek­to­wo jest wer­sja poka­za­na po pra­wej stronie:

Warto też wie­dzieć, że w kon­se­kwen­cji powyż­sze­go, łącze­nie Aktora z wydzie­lo­ny­mi, nie­sa­mo­dziel­ny­mi, opi­sa­mi zacho­wań repre­zen­to­wa­ny­mi przez przy­pad­ki uży­cia 4 i 5, jest pozba­wio­ne logi­ki (podob­nie jak tyl­ko jeden PU połą­czo­ny związ­kiem «inc­lu­de»).

Więc jak i gdzie poka­zać owe sce­na­riu­sze PU? Osobno na dia­gra­mach aktyw­no­ści (role kom­po­nen­tów) lub na dia­gra­mach sekwen­cji (wywo­ły­wa­ne ope­ra­cje inter­fej­sów). (Patrz arty­kuł: Diagram aktyw­no­ści ? kie­dy).

Powyższa for­ma (dia­gram po pra­wej stro­nie) ma tak­że prak­tycz­ną zale­tę: Zamawiający zro­zu­mie ten dia­gram. Diagram o po lewej, jest już prak­tycz­ną utra­tą komu­ni­ka­cji z Zamawiającym, bo mało któ­ry z nich stu­diu­je spe­cy­fi­ka­cję UML. Specyfikacja po lewej pro­wa­dzi tak­że do ogrom­ne­go zawy­ża­nia osza­co­wa­nia wycen, gdyż mia­ry opar­te na tak zwa­nych punk­tach funk­cyj­nych, trak­tu­ją każ­dy PU jako samo­dziel­ną, kom­plet­ną jed­ną jed­nost­kę kosztową.

Typowe błędy

A co może­my zna­leźć w sie­ci? Poniżej kil­ka przy­kła­dów wraz ze źródłami:

przykład 1

Major elements of business use case UML diagram.

Błędy: w nota­cji UML nie ma i nigdy nie było poję­cia biz­ne­so­wy przy­pa­dek uży­cia”, to poję­cie jest relik­tem meto­dy RUP, Rational Unified Process, z cza­sów gdy nie było nota­cji BPMN i BMM.

przykład 2

Major elements of UML use case diagram.

Błędy: «inc­lu­de» musi mieć co naj­mniej dwa PU bazo­we (bo jest czę­ścią wspól­ną), nie łączy­my akto­ra z PU włą­cza­nym «inc­lu­de».

przykład 3

Błędy: jak powy­żej, tu dwu­krot­nie (Checkout, View items).

przykład 4

(źr.: Podstawy mode­lo­wa­nia w języ­ku UML, dr hab. Bożena Woźna-Szcześniak, prof. UJD, Uniwersytet Humanistyczno-Przyrodniczy im. Jana Długosza w Częstochowie,

Błędy: PU Wyszukanie połą­czo­ny z akto­rem, dzie­dzi­cze­nie (nie ma w UML od 2015 roku), popraw­ne było by pod­łą­cze­nie akto­ra do kon­kret­nych rezer­wa­cji a poję­cie ogól­ne Rezerwacja wyrzu­co­ne” do mode­lu poję­cio­we­go lub poka­za­ne tu jako abs­trak­cja (i nie połą­czo­ne z akto­rem). Asocjacje na dia­gra­mie PU nie są związ­ka­mi skie­ro­wa­ny­mi. Dla porów­na­nia do pobra­nia: Biblioteka.

przykład 5

(źr. https://​www​.alt​ko​ma​ka​de​mia​.pl/​b​a​z​a​-​w​i​e​d​z​y​/​q​n​a​/​d​i​s​c​u​s​s​i​o​n​/​8​8​4​8​/​z​a​l​e​z​n​o​s​c​i​-​z​a​w​i​e​r​a​n​i​a​-​p​r​z​y​p​a​d​k​o​w​-​u​z​y​c​i​a​-​w​-​d​i​a​g​r​a​m​i​e​/p1)

Błąd: Tu jest kom­plet­na siecz­ka… poje­dyn­cze «inc­lu­de» łączo­ne z «extend», jeże­li cokol­wiek jest tu popraw­ne, to aktor i trzy PU z jaki­mi jest połączony.

przykład 6

(źr.: Projektowanie Systemów Komputerowych, Laboratoria/Projekty, Krzysztof Regulski, AGH, WIMiIP, DIAGRAM PRZYPADKÓW UŻYCIA ? USE CASE MODEL, https://home.agh.edu.pl/~regulski/psk/cw/01_UseCase.pdf)

Błąd: kaska­do­we łącze­nie «inc­lu­de» i «extend», połą­cze­nie akto­ra z Potwierdź toż­sa­mość któ­ry jest PU «inc­lu­de», dzie­dzi­cze­nie (patrz poprzed­ni przykład)

przykład 7

Przypadek uży­cia to wyma­ga­na usłu­ga ofe­ro­wa­na przez sys­tem dla­te­go, 1. tu nie uży­wa­my dzie­dzi­cze­nia, 2. dzie­dzi­cze­nie usu­nię­to z UML w 2015 roku (nie ma dzie­dzi­cze­nia w UML, zaś gene­ra­li­za­cja to zwią­zek poję­cio­wy a nie architektoniczny).

___

Na koniec pole­cam też arty­kuł: Ile przy­pad­ków uży­cia?

Źródła

Cockburn, A. (2000). WRITING EFFECTIVE USE CASES. 113.
D’Souza, D. (1998). Objects, Components, and Frameworks with UML The CatalysisTM Approach. 116.
Object Management Group. (2017, December). Unified Modeling Language (UML) [OMG​.org]. UML. https://​www​.omg​.org/​s​p​e​c​/​U​ML/

Jarosław Żeliński

Jarosław Żeliński: autor, badacz i praktyk analizy systemowej organizacji: Od roku 1991 roku, nieprzerwanie, realizuje projekty z zakresu analiz i projektowania systemów, dla urzędów, firm i organizacji. Od 1998 roku prowadzi samodzielne studia i prace badawcze z obszaru analizy systemowej i modelowania (modele jako przedmiot badań: ORCID). Od 2005 roku, jako nieetatowy wykładowca akademicki, prowadzi wykłady i laboratoria (ontologie i modelowanie systemów informacyjnych, aktualnie w Wyższej Szkole Informatyki Stosowanej i Zarządzania pod auspicjami Polskiej Akademii Nauk w Warszawie.) Oświadczenia: moje badania i publikacje nie mają finansowania z zewnątrz, jako ich autor deklaruję brak konfliktu interesów. Prawa autorskie: Zgodnie z art. 25 ust. 1 pkt. 1) lit. b) ustawy o prawie autorskim i prawach pokrewnych zastrzegam, że dalsze rozpowszechnianie artykułów publikowanych w niniejszym serwisie jest zabronione bez indywidualnej zgody autora (patrz Polityki Strony).

Ten post ma 4 komentarzy

  1. Adam

    https://www.lucidchart.com/pages/pl/diagram-przypadk%C3%B3w‑u%C5%BCycia-UML
    nawet powyż­si nie słu­cha­ją Pana Jarka i łączą PU z aktorami.
    Gdyby zasto­so­wać się do tego co Pan Jarek naka­zu­je moż­na by te bazgro­ły z wol­ne­go rysun­ku wresz­cie zre­du­ko­wać do stan­dar­do­wej hie­rar­chii. Ten może to a tam­ten tam­to. Ąle żodyn, powta­rzam żodyn, nie powi­nien mieć tfu aso­cja­cji do inc­lu­do­wa­ne­go przypadku!

    1. Jarosław Żeliński

      dodam, że logo­wa­nie (ogól­nie iden­ty­fi­ka­cja) to funk­cja śro­do­wi­ska apli­ka­cji a nie pro­jek­to­wa­nej aplikacji … 😉

  2. Artur

    Wielokrotnie powta­rza Pan, że nie łączy­my PU <> z akto­rem. Tymczasem spec. UML nic na ten temat nie mówi. Dodatkowo w OCUP2 Certyfication Guide, M.J.Chonoles wska­zu­je, że jest to moż­li­we, w przy­pad­ku gdy ten włą­cza­ny PU, wyma­ga dane­go akto­ra (str. 218)

    Ponadto wska­zu­je Pan, że PU nie pod­le­ga­ją gene­ra­li­za­cji. To nie praw­da. Use Case w UML jest typem Classifier, kto­ry pod­le­ga gene­ra­li­za­cji. W Spec UML 2.5.1 str. 652 widać przy­kład gene­ra­li­za­cji UC. We wska­za­nej wyżej książ­ce M.J. Chonoles poświę­ca temu zagad­nie­niu cały roz­dział (12.2.1 str. 217). Dodam, że książ­ka jest z 2018 roku i bazu­je na spec UML 2.5

    Uwaga dot. biz­ne­so­we­go przy­pad­ku uży­cia; z jed­nej stro­ny to praw­da, że UML nie defi­niu­je takie­go bytu. Ale z dru­giej stro­ny poprzez pro­fi­le i ste­reo­ty­py, a więc mecha­ni­zmy roz­sze­rzal­no­ści, moż­li­we jest takie wła­śnie rozszerzenie.

    1. Jarosław Żeliński

      Jeżeli Pan doczy­ta to:
      – związ­ki extend i inc­lu­de to związ­ki struk­tu­ral­ne (odpo­wied­ni­ki pod­pro­gra­mów typu go to”)
      – ale klu­czo­wy zapis w spec to UseCases defi­ne the offe­red Behaviors of the sub­ject witho­ut refe­ren­ce to its inter­nal struc­tu­re.” (18.1.3.1 Use Cases and Actors)
      – gene­ra­li­za­cja jest związ­kiem poję­cio­wym a nie struk­tu­ral­nym (doty­czy pojęć a nie ele­men­tów archi­tek­tu­ry), w UML wszyst­ko jest kla­są, jed­nak defi­nio­wa­ne byty mają ogra­ni­cze­nia ich użycia
      – cer­ty­fi­ka­cja OCUP nadal jest opar­ta na UML 2.4.xx? (jeże­li jest dzie­dzi­cze­nie to jest stara)

      A czy potra­fi Pan podać defi­ni­cję biz­ne­so­we­go przy­pad­ku użycia?

      Stereotypy i pro­fi­le owszem, moż­na two­rzyć, ale naj­pierw musi Pan wyka­zać nie­sprzecz­ność poję­cio­wą two­rzo­ne­go pro­fi­lu: ste­reo­ty­py to posze­rzo­ne tak­so­no­mie ist­nie­ją­cych pojęć w UML a nie ich rede­fi­nio­wa­nie (to ele­ment war­stwy M2 wg. MOF).

      Prostym testem na popraw­ność mode­li jest pró­ba ich lite­ral­ne­go odwzo­ro­wa­nia w kodzie… Np. gene­ra­li­zo­wa­ny lub biz­ne­so­wy przy­pa­dek użycia.
