Z cyklu “pogadanki z ejajem”, czyli co o pracochłonności narzędzi w projektach analitycznych mówi średnia światowa.

Jaką pracochłonność stanowi opracowanie map procesów biznesowych średniej firmy handlowo-produkcyjnej z pomocą MS word i MS Visio

Opracowanie map procesów dla średniej firmy handlowo-produkcyjnej (ok. 50–250 pracowników) za pomocą MS Word i MS Visio to projekt o łącznej pracochłonności wynoszącej zazwyczaj od 120 do 260 roboczogodzin (rbh) pracy samego analityka/właściciela projektu.

Czas ten nie obejmuje zaangażowania pracowników firmy w wywiadach (dodatkowe ok. 40–80 rbh łącznie dla całego zespołu). Wybór pakietu MS Office (Word + Visio) zamiast dedykowanych platform BPMN (np. Bizagi, Signavio) zwiększa pracochłonność rysowania i edycji o około 20-30% ze względu na brak automatycznej walidacji semantycznej i konieczność ręcznego formatowania.

Szacunkowy podział pracochłonności na etapy

Proces ten dzieli się na cztery główne fazy, w których zaangażowany jest analityk:

1. Przygotowanie i inwentaryzacja procesów (20 – 40 rbh)

• Tworzenie ogólnej karty procesów (tzw. poziom 0 / SIPOC) w programie MS Word.
• Przygotowanie kwestionariuszy wywiadów i harmonogramu spotkań.
• Identyfikacja właścicieli procesów.

2. Wywiady i zbieranie danych „As-Is” (40 – 80 rbh)

• Przeprowadzenie około 15–25 spotkań/warsztatów z kierownikami i pracownikami (zakupy, magazyn, produkcja, kontrola jakości, sprzedaż, fakturowanie).
• Sporządzanie notatek z wywiadów w MS Word bezpośrednio po spotkaniach (tzw. “surowy” opis kroków).

3. Modelowanie procesów w MS Visio (40 – 90 rbh)

• Przenoszenie zebranych danych na schematy blokowe (Cross-Functional Flowcharts / swimlanes) Microsoft Visio.
• Średnia firma handlowo-produkcyjna generuje zwykle od 15 do 35 procedur/map subprocesów na poziomie operacyjnym.
• Wskaźnik czasowy: Narysowanie jednej czystej i czytelnej mapy subprocesu w Visio (wraz z weryfikacją powiązań) zajmuje średnio 2 do 4 rbh.

4. Konsultacje, poprawki i dokumentacja końcowa (20 – 50 rbh)

• Sesje weryfikacyjne z biznesem (poprawianie błędów w interpretacji).
• Integracja obiektów Visio z dokumentami MS Word (tworzenie tzw. opisów procedur, gdzie mapa jest załącznikiem do instrukcji stanowiskowej).
• Przygotowanie ostatecznego raportu i zatwierdzenie map.

Porównaj te pracochłonność z użyciem narzędzi CASE

Użycie profesjonalnych narzędzi klasy CASE / Business Process Management (BPM) (takich jak SAP Signavio, Bizagi Modeler, Adonis czy Camunda) pozwala skrócić łączną pracochłonność projektu o 30% do 45%, redukując czas pracy analityka z pierwotnych 120–260 rbh do około 80–150 roboczogodzin (rbh).

Narzędzia CASE zmieniają podejście z “rysowania” (MS Visio) na “modelowanie” obiektowe. Informacje o rolach, systemach i dokumentach wprowadza się do bazy danych systemu raz, a nie przepisuje ręcznie w MS Word. [1]

Dlaczego narzędzia CASE tak mocno redukują pracochłonność?

• Likwidacja „koszmaru edycyjnego”: W MS Visio przesunięcie jednego kroku w procesie handlowym często wymaga ręcznego przesuwania 15 innych klocków i poprawiania linii. W dedykowanych narzędziach CASE siatka dostosowuje się automatycznie, co skraca sam etap rysowania o ponad połowę. [1]
• Automatyczna weryfikacja logiczna (BPMN Validation): Narzędzia CASE posiadają wbudowane reguły semantyczne (np. standardu BPMN 2.0). Program natychmiast podpowie, że bramka decyzyjna nie ma ścieżki alternatywnej lub że zdarzenie końcowe utknęło w martwym punkcie. W Visio błędy logiczne wyłapuje się ręcznie, co generuje poprawki. [1, 2, 3]
• Brak konieczności używania MS Word: Narzędzia CASE mają zintegrowaną bazę wiedzy. Opis procedury, przypisane systemy IT (np. system ERP), instrukcje i KPI wpisuje się w atrybuty konkretnego zadania na mapie. Dokument tekstowy (karta procesu) generuje się automatycznie jednym kliknięciem. [1, 2, 3]
• Asynchroniczna akceptacja (Workflow poprawek): Zamiast wysyłać mailem pliki .vsdx i .docx, właściciele procesów wchodzą przez przeglądarkę do Portalu Procesowego. Zostawiają komentarze i zatwierdzają mapy bezpośrednio na diagramie, co drastycznie skraca czas rund recenzenckich. [1, 2, 3]

Kiedy narzędzie CASE wygeneruje dodatkowy narzut (minusy)?

Wdrożenie narzędzia CASE ułatwi pracę pod warunkiem, że ominie się barierę wejścia. Jeśli analityk nie zna notacji BPMN 2.0 lub administracji wybranym systemem, konfiguracja repozytorium i nauka obsługi programu mogą pochłonąć dodatkowe 20–40 rbh na początku projektu, co zrównoważy zyski w małej skali. [1, 2]

Chcesz dowiedzieć się więcej o konkretnym oprogramowaniu? Mogę zaproponować darmowe lub niskobudżetowe narzędzia CASE idealne dla średniej wielkości firmy. Co najbardziej Cię interesuje?

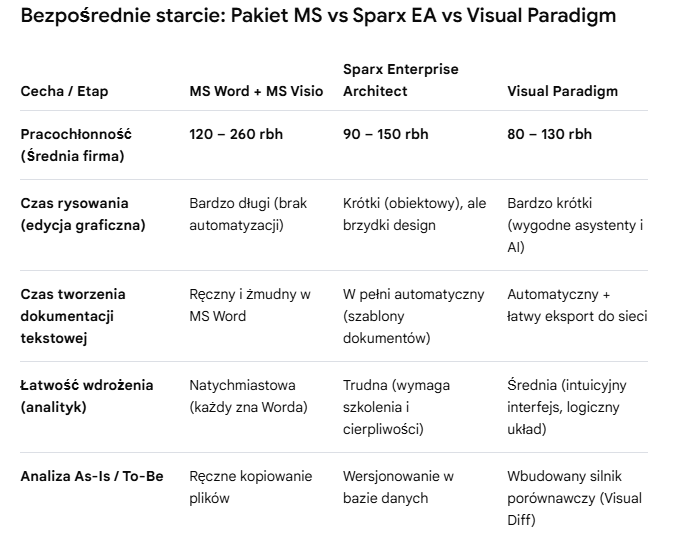

Jak na tym tle wyglądają aplikacje SPARX EA i Visual Paradigm

Sparx Enterprise Architect (Sparx EA) oraz Visual Paradigm to zaawansowane kombajny klasy CASE/AM (Architecture Modeling). W kontekście mapowania procesów biznesowych plasują się one dokładnie pomiędzy podstawowym pakietem biurowym (MS Word + Visio) a lekkimi, chmurowymi platformami BPMN nowej generacji (np. Signavio, Camunda). [1, 2, 3]

Oba narzędzia pozwalają utrzymać pracochłonność na poziomie ok. 90–160 roboczogodzin (rbh) dla średniej firmy, ale drastycznie zmieniają strukturę czasu pracy – bardzo mocno skracają etap rysowania i dokumentowania, ale wydłużają czas konfiguracji na początku projektu. [1]

Oto jak wypadają na tle prostego pakietu biurowego i jak różnią się między sobą:

Sparx Enterprise Architect (Sparx EA)

Narzędzie stworzone z myślą o pełnej architekturze korporacyjnej (procesy, systemy IT, bazy danych, infrastruktura sprzętowa). [1, 2]

• Wpływ na pracochłonność (90 – 150 rbh): Oferuje potężną automatyzację. Jeśli w wywiadach powtarza się ten sam system (np. ERP) lub rola (np. Magazynier), wprowadza się go do repozytorium raz. Zmiana nazwy w jednym miejscu natychmiast poprawia wszystkie 30 map procesów automatycznie. Dokumentacja tekstowa w Wordzie/PDF generuje się sama na bazie atrybutów diagramu. [1, 2, 3, 4]
• Główna pułapka (Narzut czasowy): Bardzo wysoki próg wejścia. Interfejs Sparx EA jest przestarzały wizualnie i mało intuicyjny dla osób początkujących. Jeśli analityk nie zna dobrze tego programu, sama konfiguracja repozytorium i nauka generowania szablonów raportów może dołożyć nawet 30–40 rbh czystej frustracji, co zniweluje zyski czasowe na rysowaniu. [1, 2]
• Dla kogo? Dla firm, które oprócz procesów chcą od razu powiązać je z architekturą IT (np. planując wdrożenie nowego systemu ERP). [1, 2]

Visual Paradigm

Nowocześniejsze i znacznie bardziej zorientowane na biznesowe modelowanie oraz wsparcie zwinne (Agile) podejście do inżynierii procesów. [1, 2]

• Wpływ na pracochłonność (80 – 130 rbh): Posiada rewelacyjny, asystujący interfejs do rysowania diagramów (tzw. Resource Catalog). Kliknięcie na dany krok od razu podpowiada logiczne, kolejne elementy BPMN (np. bramkę decyzyjną), co skraca czysty czas rysowania o połowę w porównaniu do MS Visio. Ponadto Visual Paradigm posiada wbudowane generatory AI, które potrafią przekształcić tekstowy opis wywiadu (wklejony z MS Word) w gotowy szkielet mapy BPMN w kilka sekund. [1, 2, 3, 4]
• Współpraca i akceptacje: Zawiera sprawne moduły chmurowe do recenzowania projektów przez menedżerów (pracownicy mogą nanosić uwagi w przeglądarce bezpośrednio na diagramach, co drastycznie skraca czas rund poprawkowych). [1, 2]
• Dla kogo? Idealne dla analityków, którzy chcą pracować szybko, zgodnie ze standardem BPMN 2.0 i zależy im na sprawnym zatwierdzaniu map przez kadrę kierowniczą średniej firmy. [1, 2]

Podsumowanie i rekomendacja

Wybór narzędzia zależy od tego, kto będzie wykonywał te mapy:

1. Jeśli projekt realizuje początkujący analityk wewnętrzny (np. pracownik działu jakości) i ma to być jednorazowe zadanie, bezpieczniej zostać przy MS Visio / Word – mimo wyższej pracochłonności, nie straci czasu na naukę systemów CASE.
2. Jeśli firma planuje głęboką transformację cyfrową, spięcie procesów z systemami IT i bazami danych – Sparx EA da najlepszy “fundament danych”, kosztem trudnego startu.
3. Jeśli priorytetem jest czas, nowoczesność, zaangażowanie menedżerów w poprawki oraz czysta notacja BPMN 2.0 – Visual Paradigm da największe oszczędności rbh w tym zestawieniu. [1, 2, 3, 4]
4. Jeżeli projekt jest rozproszony środowiskowo, to jedynym wyborem jest dostępny na Linux, MacOS i Windows Visual Paradigm (Sparx EA jest dostępny wyłącznie dla Windows).
5. Jeżeli projekt jest międzynarodowy i wielojęzyczny, to jedynym wyborem jest dostępny w kilku języka, także w języku polskim, Visual Paradigm. Pakiet ten pozwala także pisać w ramach jednego projektu jednocześnie w kilku wersjach językowych, przełączając sie między nimi.

Artykuł ekspercki napisany a pomocą AI Gemini, oznaczone źródła

1. Wprowadzenie do pracochłonności i planowania: Oprogramowanie dla Produkcji – Planowanie produkcji: pracochłonność i maszynochłonność – definicje wskaźników nakładu pracy i powiązanie z wydajnością.
2. Modelowanie w pakiecie MS Office: Microsoft Support – Diagrams in Visio – dokumentacja techniczna dotycząca tworzenia schematów blokowych oraz ograniczeń edycyjnych w programie MS Visio.
3. Przegląd i analiza platform BPMN: Lyren AI – Best Process Mapping Software Reviews – zestawienie narzędzi klasy enterprise (m.in. SAP Signavio) i analiza ich wpływu na efektywność projektów.
4. Automatyzacja i podejście CASE: BA Copilot – Best Process Mapping Software – porównanie czasu modelowania w dedykowanych systemach BPM vs. tradycyjne rysowanie schematów.
5. Funkcje AI i asystenty modelowania: Visual Paradigm Blog – Guide to BPMN Tooling and AI Ecosystem – omówienie automatycznego generowania struktur procesów z tekstu za pomocą sztucznej inteligencji.
